| 型號名稱 | |
|
型號
|

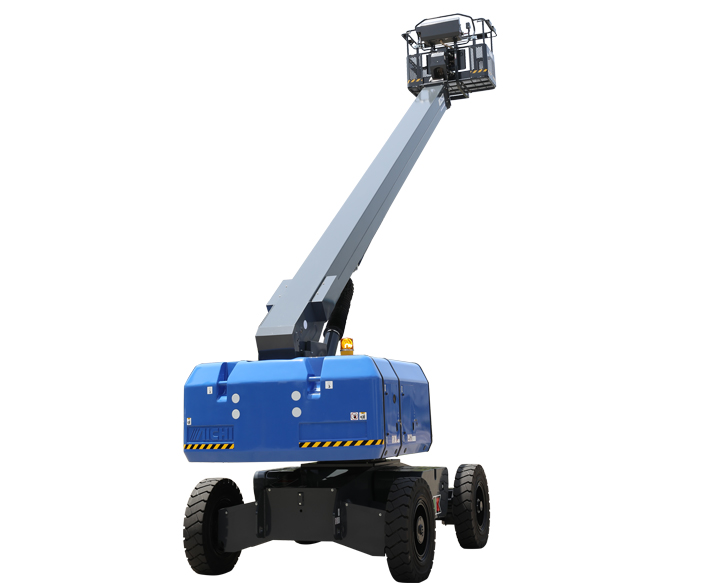

ZSP21CSM
|
|
名稱
|
自走式高空作業平臺
|
| 工作斗 | |
|
最大載荷（搭乘人數）
|
250kg（2人）
|
|
最大離地高度
|
21.0m
|
|
最大作業高度
|
22.7m
|
|
最大作業半徑
|
18.8m
|
|
內側尺寸（長?寬?高）
|
0.75x1.5mx1.1m
|
|
擺動角度
|
左90°~右90°
|
| 工作臂 | |
|
型式
|
3節同步伸縮
|
|
工作臂長度
|
8.780m~20.080m
|
|
伸縮行程
|
11.30m
|
|
伸縮速度
|
11.3m/45s（伸）
11.3m/45s（縮） |
|
起伏角度
|
-12°~70°
|
|
起伏速度
|
-12°~70°/40s（上、下）
|
|
垂直水平控制
|
|
|
移動速度
|
200mm/s
|
|
回轉裝置
|
|
|
回轉速度
|
0.75rpm
|
|
回轉角度
|
360° 全回轉
|
|
行走裝置
|
|
|
驅動方式
|
2WD
|
|
行走速度
|
0~4km/h
|
|
安全裝置
|
|

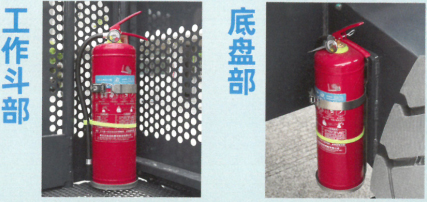

| 液壓系統安全裝置；行走報警裝置；車體傾斜角報警裝置；作業范圍限定裝置；回轉速度限制裝置；起伏速度限制裝置；行走速度限制裝置；動作停止裝置；腳塌開關；安全開關；扶手防護裝置；手柄防護裝置；操作報警裝置；自動故障診斷裝置；回轉鎖定裝置；應急泵；燃料缺油；報警裝置；發動機水溫油壓報警裝置；空氣濾清器異常指示燈；燃料自動排氣裝置；鋼絲繩剪斷停止裝置；超載報警裝置； | |
|
產品參數
|
|
|

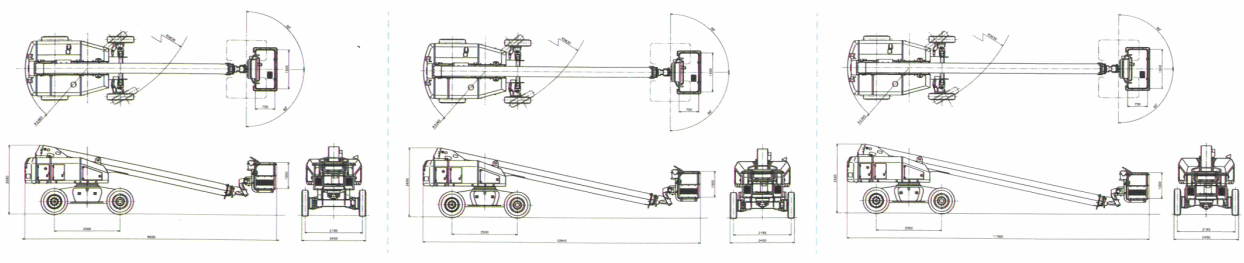

整機尺寸（全長X全寬X全高）
|
10.64mx2.45mx2.65m
|
|
轉臺回轉半徑
|
2.36m
|
|
整機重雖
|
14750kg
|
|
發動機
|
|
|
最高輸出功率
|
50.5kw(2500rpm)
|
|
最大扭矩
|
241 N•M(1600rpm)
|
|
總排氣量
|
3.318L
|

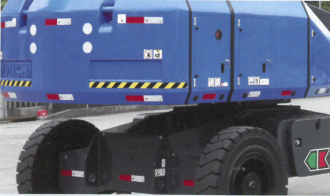

| 動力節能環保 | 起吊便捷穩定 | 一鍵下降控制系統 | ||||||||||||
|

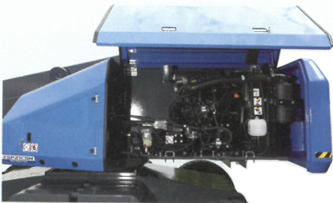

采用全新引擎及全自動檔位調節裝置，燃料性能提高3%~7%。引擎底部采用推拉式結構發動機可直接旋轉出，維修保養更加便捷。
|

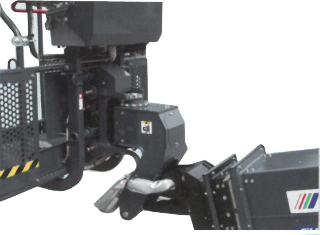

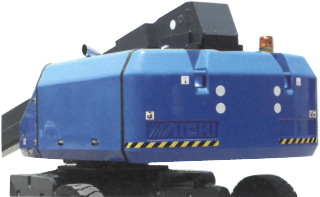

起吊采用轉臺配重一體式結構提升吊裝安全穩定性，且起吊點下移，站在地面即可輕松完成掛鉤作業。
|
系統支持中途不停止式的起伏操作方式，工作臂可在任意高度一次直接從70°下降到-12°。
|
||||||||||||
| 工作斗擺動平穩 | 安全開關更可靠 | 臂架防塵清潔 | ||||||||||||
|

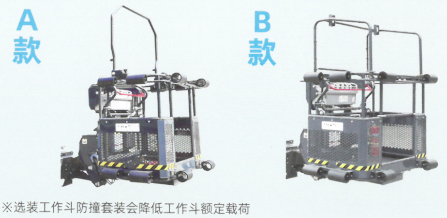

工作斗擺動采用液壓馬達旋轉裝置進一步降低故障率，延長使用壽命。工作斗擺動左右最大90°
|
橫桿式工作斗安全開關裝置既能確保突發作業不穩定時即時停機，且即便在工作斗變形之后也可操作。
|
為適應各種復雜惡劣的工作環境，工作臂防塵刮片能有效防止碎沙粉塵進入到工作臂內部。
|
||||||||||||
| HV控制系統 | 內置抽屜式線纜 | U型高強度臂架 | ||||||||||||
|

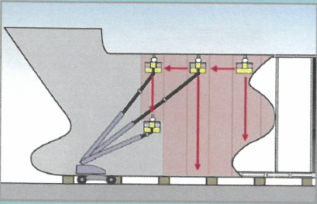

系統支持工作斗延水平線、垂直線方向移動，只需操作單手柄即可實現該功能。
|

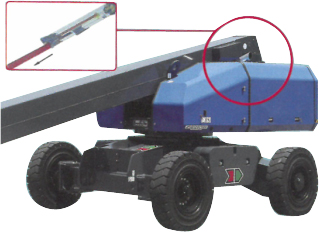

內置式工作臂線纜采用抽屜式設計，耐久性更好且更換線纜、油管無需分解工作臂。
|
高強度臂架采用六邊形設計。由兩塊板材焊接成型。臂架整體強度、撓度更優，穩定性顯著提升。
|
||||||||||||
|

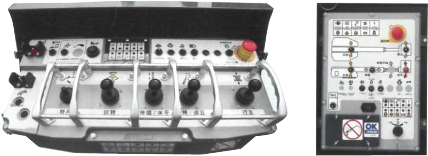

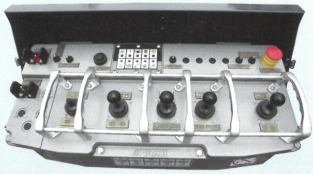

操控更簡便安心
|
||||||||||||||
|
上下部操作箱全面升級，操控更簡便，防腐、密封性能優越，更便于作業者及時準確掌控整機運行狀況。
 |
||||||||||||||
|
||||||||||||||
浙江愛知工程機械有限公司 版權所有(C)2021?網絡支持生意寶?網盛建站?著作權聲明
公司電話：0571-81996301 地址：浙江省杭州經濟技術開發區金喬街180號
1、上述作業范圍未考慮工作臂的繞度。
